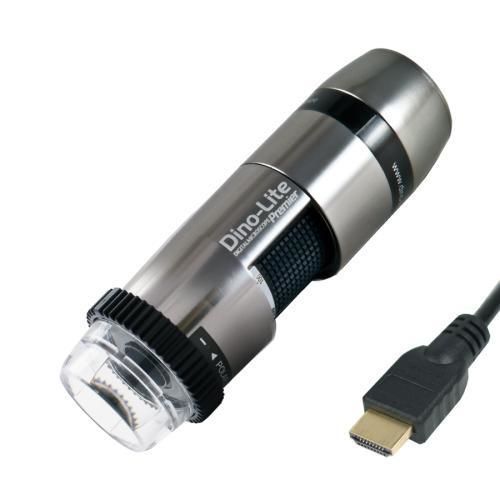

デジタル式ビデオ顕微鏡 AM5218MZTL Edge

検査用偏極手持ち型

製品概要
Dino-Lite AM5218MZTL Edge は、DVI/HDMI によるテレビ/液晶モニタへの直接出力が可能なデジタル検査用顕微鏡です。HD 720p 解像度と最大 60 fps のフレームレートで、小型部品や反射面のリアルタイム観察を可能にします。

使用用途と操作
作動距離が最大 150 mm のロングワーキングディスタンスと 10×～140× の倍率レンジにより、PCB 検査、電子部品の組立検査、品質管理など精密検査作業に適しています。Microtouch センサーによりライブ画像を一時停止して詳細確認が可能で、2 秒長押しで LED の ON/OFF を切り替えられます。内蔵の可変直線偏光子は金属や電子部品、プラスチックなどの光沢面の反射を低減します。アルミ製ハウジングは ESD 対応で、工業用途での保護と耐久性を提供します。

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

仕様（概要）

• 照明: 白色 LED ×8、ON/OFF 切替可能；IR カットフィルタ >650 nm；発光フィルタ: なし；偏光子: 内蔵可変直線偏光子。
• 光学系: 倍率 10×–140×；マクロズーム: なし；作動距離: 長 (最大 150 mm)；レンズ: 反射防止コーティング付きガラス。
• センサー: CMOS；解像度: HD 720p；最大フレームレート: 60 fps。
• 互換性 / インターフェース: DVI & HDMI（デジタル直結）；Wi‑Fi: なし。
• ハウジング: アルミ製、ESD 対応；倍率ロック: あり；寸法: 10.5 cm (L) x 3.2 cm (D)；重量: 125 g；ケーブル長: 1.8 m。
• 機能: Microtouch センサー（画像フリーズ、2 秒長押しで LED ON/OFF）；ESD 対応。
• 同梱品: 顕微鏡、本体ケース、DVI & HDMI ケーブル、電源アダプタ、取扱説明書、N3C 系キャップ（Open/Closed/Diffuser/Extension/Long/Side light）。
• 保証・認証: 2 年（欧州）、CE、FCC、RoHS。

技術仕様

• モデル: AM5218MZTL Edge
• ブランド: Dino-Lite
• インターフェース: DVI & HDMI（HDTV / LCD モニタへデジタル直結）
• センサー種別: CMOS
• 解像度: HD 720p
• 最大フレームレート: 60 fps
• 倍率範囲: 10× – 140×
• 作動距離: 最大 150 mm（長）
• LED 数: 8（白）、切替可能
• 偏光子: 内蔵、直線型、調整可能
• ハウジング材質: アルミ
• Microtouch: 有（画像フリーズ、2 秒長押しで LED ON/OFF）
• ESD 対応: 有
• 寸法: 10.5 cm (L) x 3.2 cm (D)
• 重量: 125 g
• ケーブル長: 1.8 m
• 同梱: N3C キャップ類およびアクセサリ
• 保証: 2 年（欧州）
