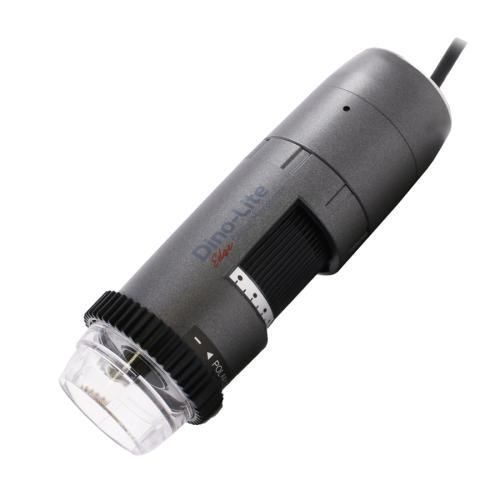

デジタル式ビデオ顕微鏡 AM4115ZTL - EDGE

検査用偏極携帯型

概要
Dino-Lite AM4115ZTL - EDGE は、10〜140x の倍率、広い視野、および作動距離の延長（最大234.5 mm）を備えたポータブルデジタル顕微鏡です。顕微鏡と被検体の間に十分なスペースが必要な検査作業や、修理・リワーク・組立作業向けに設計されています。

光学 / 画像機能
本体には調整可能な線偏光子（ポラライザー）を内蔵し、光沢面の反射やぎらつきを低減します。白色LED 8個のオン/オフ可能な照明を備え、ディフューザー（N3C-D）が付属します。反射防止コーティング付きガラスレンズ、1.3MP CMOS センサー（最大30 fps）、USB 2.0（DirectShow、UVC）接続。測定およびキャリブレーション機能は DinoCapture / DinoXcope によってサポートされます。

光学データ表
倍率 | 作動距離* (mm) | 視野 (X) (mm) | 視野 (Y) (mm) | 被写界深度 (mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

パッケージ内容

• 顕微鏡本体
• キャリーバッグ
• ソフトウェアCD
• キャリブレーションターゲット
• 取扱説明書
• N3C-O Open cap
• N3C-C Closed cap
• N3C-D Diffuser cap
• N3C-E Extension cap
• N3C-L Long cap
• N3C-S Side light cap

注意
記載の光学値は若干の差異が生じる場合があります。*フロントキャップ使用時。単位 = mm。

技術仕様

• 製品コード: AM4115ZTL
• ブランド: Dino-Lite
• 倍率: 10x ～ 140x
• 作動距離: 長 (10xで最大234.5 mm)
• レンズ: 反射防止コーティング付きガラス
• ポラライザー: 有、線形（調整可）
• 照明: 白色LED 8個、オン/オフ可能; ディフューザー付属 (N3C-D)
• 赤外線フィルター: IR cut-filter > 650 nm
• センサー: CMOS 1.3 MP (1280 x 1024)、最大30 fps
• インターフェース: USB 2.0 (DirectShow, UVC)
• ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• 測定・キャリブレーション: 対応
• Microtouch センサー: 有
• ハウジング: コンポジット / プラスチック
• 寸法: 10.5 cm (L) x 3.2 cm (D); 重量: 105 g; ケーブル: 1.8 m
• 認証: CE, FCC, ROHS
• 保証: 2年間（ヨーロッパ）
• 価格帯（参考）: €600.00 - €800.00
