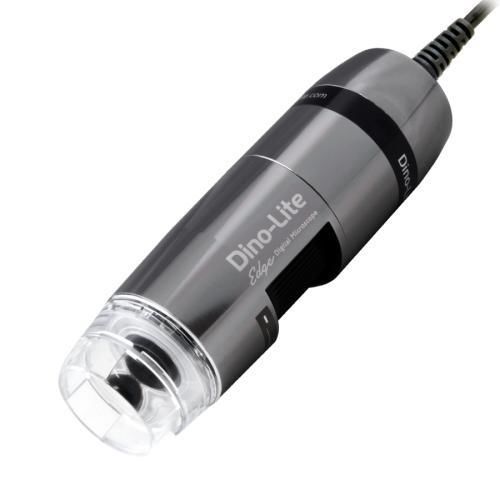

デジタル式ビデオ顕微鏡 AM7515MT8A

検査用ナノ特徴づけ用素材研究用

概要 Dino-Lite AM7515MT8A は、5MP センサーを搭載した Edge シリーズのデジタル顕微鏡で、700x〜900x の高倍率と同軸照明を内蔵しています。Flexible LED Control (FLC) により同軸照明と明視野照明の切り替えまたは混合が可能です。Automatic Magnification Reading (AMR) は付属ソフトウェア上で倍率を自動表示し、ウェーハやマイクロチップなどの微細電子部品検査に適しています。

主な機能

• センサー：CMOS 5.0 MP（2592 x 1944）
• 倍率範囲：700x – 900x
• 同軸照明内蔵
• Flexible LED Control (FLC) — 同軸／明視野の切替または混合
• Automatic Magnification Reading (AMR)
• 最大フレームレート：30 fps（ビデオ記録は最大 20 fps）
• Microtouch センサー、ESD セーフ設計
• 金属ハウジング、倍率ロック機構、寸法 10.7 cm x 3.2 cm、重量 139 g、ケーブル長 1.8 m

光学データ

• 700 — 作業距離 6.4 mm — FOV X 0.56 mm — FOV Y 0.400 mm — DOF 0.01 mm
• 750 — 作業距離 6.3 mm — FOV X 0.52 mm — FOV Y 0.375 mm — DOF 0.01 mm
• 800 — 作業距離 6.1 mm — FOV X 0.48 mm — FOV Y 0.350 mm — DOF 0.009 mm
• 850 — 作業距離 6.0 mm — FOV X 0.46 mm — FOV Y 0.330 mm — DOF 0.009 mm
• 900 — 作業距離 5.9 mm — FOV X 0.43 mm — FOV Y 0.315 mm — DOF 0.008 mm

用途

• 微細電子部品の検査（ウェーハ、マイクロチップ等）
• 材料解析および表面検査
• 品質管理、故障解析、研究開発

互換性とソフトウェア

• インターフェース：USB 2.0
• 対応OS：Windows 7、8、10、11；macOS 10.12 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）

同梱品と保証

• 同梱物：顕微鏡、キャリングポーチ、ソフトウェアCD、ユーザーマニュアル、クイックガイド、キャリブレーションターゲット、フロントカバー、箱
• 推奨アクセサリ：高精度スタンド（例：Dino-Lite RK-10A）— 高倍率での安定したピント合わせに有効
• 保証：2年（欧州保証）。認証はリクエストに応じて提供（CE、UKCA）
