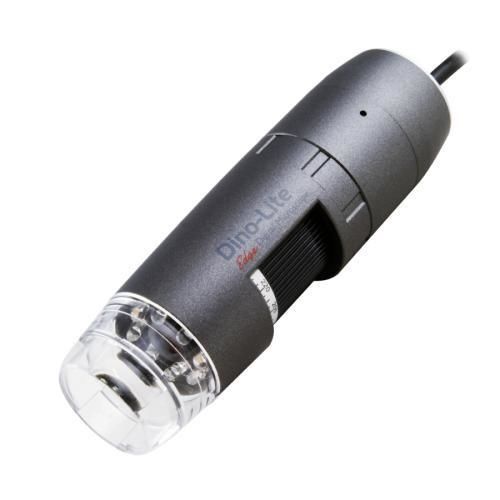

デジタル式ビデオ顕微鏡 AM4115-FKT

検査用赤外線手持ち型

概要
AM4115-FKTはDino-Lite Edgeシリーズのデジタル顕微鏡で、約780 nm帯の赤外線を放射する特殊なLED照明を搭載しています。適応可能なキャップデザインにより、検査や撮像作業での柔軟性が高まります。~850 nmまたは940 nmのLEDを搭載したモデル（AM4115-FJT / AM4115-FIT）もラインナップされています。

光学データ表
倍率 | 作業距離 (mm) | 視野 (X) (mm) | 視野 (Y) (mm) | 被写界深度 (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

照明

• 光 / LED 種類: 約780 nm 赤外線
• LED数: 8
• LEDオン/オフ切替: はい
• 赤外フィルター: IR pass filter
• ディフューザー: なし
• エミッションフィルター: なし
• 偏光子: なし

光学系

• 倍率: 20x ~ 220x
• マクロズーム: なし
• 作業距離: 標準（光学データ参照）
• レンズ種類: 反射防止コーティング付きガラス
• 倍率ロック: あり

センサー

• センサー種類: CMOS
• 解像度: 1.3 メガピクセル (1280x1024)
• 最大フレームレート: 30 fps

互換性

• インターフェース: USB 2.0
• 対応OS: Windows 7, 8, 10 & 11; MacOS 10.9以降
• ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• 対応画像フォーマット (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• 対応動画フォーマット (Windows): WMV, FLV, SWF
• 対応画像フォーマット (MacOS): JPEG, PNG
• 対応動画フォーマット (MacOS): MOV
• イメージング標準: DirectShow, UVC
• WiFi: Wireless-ready（オプションのWF-10が必要）

ハウジング

• ハウジング素材: コンポジット / プラスチック
• 寸法: 10.5 cm (L) x 3.2 cm (D)
• 重量: 100 g
• ケーブル長: 1.8 m

機能

• 計測: あり
• キャリブレーション: あり（キャリブレーションターゲット付属）
• マイクロタッチセンサー: あり
• ESD 対応: なし

パッケージ & 規格

• パッケージ内容: 顕微鏡、本体ケース、ソフトウェアCD、キャリブレーションターゲット、取扱説明書
• 保証: 2年（欧州保証）
• 認証: CE, FCC, ROHS
• 参考価格帯: €600.00 - €800.00

技術仕様（概要）

• モデル: AM4115-FKT
• 照明: 約780 nm 赤外線、8 LEDs、LEDオン/オフ切替、IR pass filter
• 倍率範囲: 20x – 220x
• センサー: CMOS、1.3 MP (1280x1024)、30 fps
• インターフェース: USB 2.0；オプションWF-10でWireless対応
• レンズ: 反射防止コーティング付きガラス；倍率ロック
• 寸法 / 重量: 10.5 cm x 3.2 cm / 100 g
• ケーブル: 1.8 m
• 計測・校正機能およびマイクロタッチセンサー搭載
• 認証: CE, FCC, ROHS；保証: 2年（欧州）
