デジタル式ビデオ顕微鏡 AM7515MZT

検査用素材研究用偏極

概要

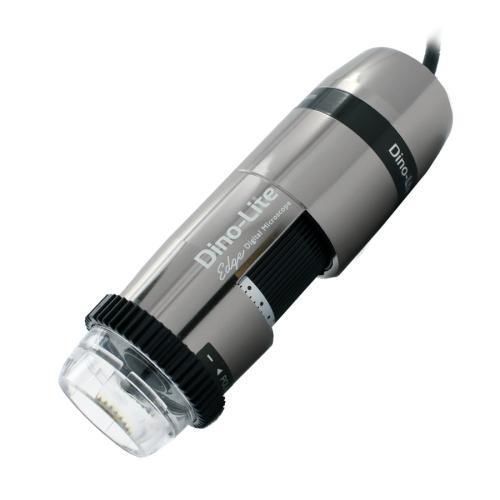

Dino-Lite AM7515MZT は、5メガピクセルセンサーと最新光学系、内蔵偏光子、アルミ製ハウジングを備えたプロフェッショナル向けデジタル顕微鏡です。幅広い倍率と正確な色再現を提供し、工業検査、電子部品検査、材料解析や品質管理に適しています。

主な特長

• 5メガピクセル Edge センサー (2592 x 1944)
• 倍率範囲 10–220x
• 内蔵偏光子（リニア）
• アルミ／金属筐体
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)、白色LED 8灯、LED on/off 切替
• 豊富な計測機能とキャリブレーション対応
• 交換可能なフロントキャップ（複数種類付属）

用途
標準作業距離と広い倍率範囲により、金属、プラスチック、ガラス、宝飾品、PCB など反射面の検査に適しています。内蔵偏光子は光沢低減に有効で、AMR は繰り返し計測の効率化に役立ちます。

Optical Data Table (単位 = mm)
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1

パッケージ内容・付属品

• 顕微鏡 (AM7515MZT)
• キャリーポーチ
• ソフトウェアCD
• キャリブレーションターゲット
• 取扱説明書
• N3C-O オープンキャップ
• N3C-C クローズドキャップ
• N3C-D ディフューザキャップ
• N3C-E エクステンションキャップ
• N3C-L ロングキャップ
• N3C-S サイドライトキャップ

技術仕様

• 照明: 白色LED、8灯、LED on/off、IRカットフィルタ >650 nm、ディフューザ付属（N3C-D）、偏光子: 有（リニア）
• 光学: 倍率 10x ~ 220x、作動距離: 標準、レンズ: 反射防止コーティングガラス
• センサー: CMOS 5.0 Megapixel (2592x1944)、最大フレームレート: 30 fps
• インターフェース: USB 2.0；対応OS: Windows 7/8/10/11、MacOS 10.9+；ソフト: DinoCapture 2.0 (Windows)、DinoXcope (Mac)
• イメージ規格: DirectShow、UVC；WiFi: オプションの WF-10 に対応
• 筐体: 金属/アルミ；寸法: 10.5 cm (L) x 3.2 cm (D)；重量: 135 g；ケーブル長: 1.8 m
• 機能: AMR、FLC、Microtouch センサー、計測・校正対応、ESD 対応
• 認証: CE、FCC、ROHS；保証: 欧州2年保証；参考価格: EUR 900 - 1100
• モデル: AM7515MZT；ブランド: Dino-Lite
