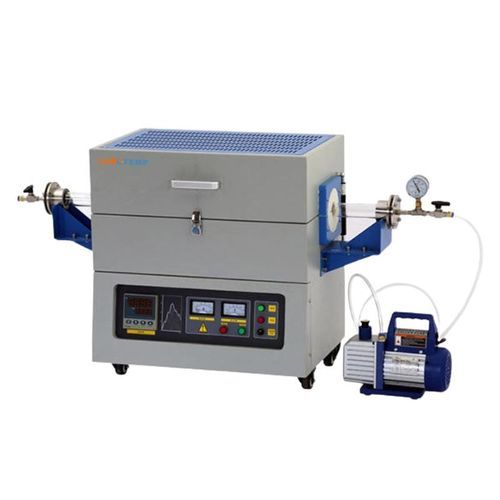

焼きなまし管状炉 FMT-06

焼結加熱科学調査

製品概要
Labotemp クォーツ管式炉 FMT-06 は、最高1200°C（使用温度 ≤1100°C）までの均一な熱処理を目的とした高精度の研究室用管状炉です。高純度∮80 mmの石英管、440 mmの単一加熱ゾーン、総管長1000 mmを備えます。抵抗線加熱とPID制御、30分割のプログラム可能な温度-時間曲線により、温度精度±1°C、均一性±5°Cを実現します。アルミナセラミックファイバー製のチャンバーは熱効率を向上させます。水平設置のチューブ形状は試料の出入りを容易にし、オプションで制御雰囲気または真空構成に対応します。

主な特長

• 30セグメントのプログラム可能な温度–時間曲線を備えたPIDコントローラー
• 最高温度：1200°C（使用温度 ≤1100°C）
• 高純度石英管、水平設置（∮80 mm）
• 均一な温度分布を得る440 mmの単一加熱ゾーン
• 位相角点火によるPID自動制御の抵抗線加熱
• 温度精度 ±1°C、均一性 ±5°C

オプション装置

• タッチスクリーン（USBインターフェース付き）
• PC接続用ソフトウェアおよび制御機器（RKC、16セグメントプログラム＋インターフェース＋ソフトウェア）
• 安全インターロック（扉開放時の電源遮断機能）

用途

• 材料合成、アニーリング、焼結
• 半導体プロセスおよび粉末冶金
• ナノ材料の調製および熱安定性試験
• 研究・産業用ラボでの熱処理業務

仕様（表）
最大温度 : 1200°C
標準加熱ゾーン長さ (mm) : 440
チャンバーサイズ (mm) : 80×440
標準管径 (mm) : ∮80
炉管全長 (mm) : 1000
使用温度 (℃) : ≤1100
温度精度 (℃) : ±1
炉管材質 : 石英管
温度均一性 (℃) : ±5
加熱速度 (℃/min) : 0 ~ 20℃/min
外形寸法 : 740×420×668
加熱体 : 抵抗線
熱電対タイプ : K型
チャンバー材質 : アルミナセラミックファイバー
電源 : AC 220V, 50Hz/60Hz
正味重量 : 80kg
総重量 : 100kg

技術仕様

• 型式: FMT-06
• 最大温度: 1200°C
• 使用温度: ≤1100°C
• 加熱ゾーン長さ: 440 mm（単一ゾーン）
• 炉管全長: 1000 mm
• 管径: ∮80 mm、材質: 高純度石英
• チャンバー材質: アルミナセラミックファイバー
• 加熱要素: 抵抗線
• 制御: PIDコントローラー、30セグメントのプログラム可能な温度–時間曲線
• 温度精度: ±1°C
• 温度均一性: ±5°C
• 加熱速度: 0–20°C/min
• 熱電対: K型
• 外形寸法 (mm): 740×420×668
• 電源: AC 220V, 50Hz/60Hz
• 正味重量: 80 kg
• 総重量: 100 kg
